Explicació de la velocitat del transportador de soldadura de refluig: com optimitzar la qualitat i el rendiment SMT

La velocitat del transportador de soldadura de refluig és un dels paràmetres més crítics però sovint subestimatsMuntatge SMT. Afecta directament la transferència de calor, la formació d'unions de soldadura i l'eficiència global de la producció. Una velocitat ajustada incorrectament pot provocar defectes com ara juntes de soldadura en fred, buits excessius, deformacions de PCB o danys als components.



En aquest article, expliquem què és la velocitat del transportador de soldadura per reflux, com afecta la qualitat de la soldadura i com optimitzar-la en entorns de producció real-basant-se en l'experiència pràctica deTaller SMT de TECOO.



Què és la velocitat del transportador de soldadura de refluig?

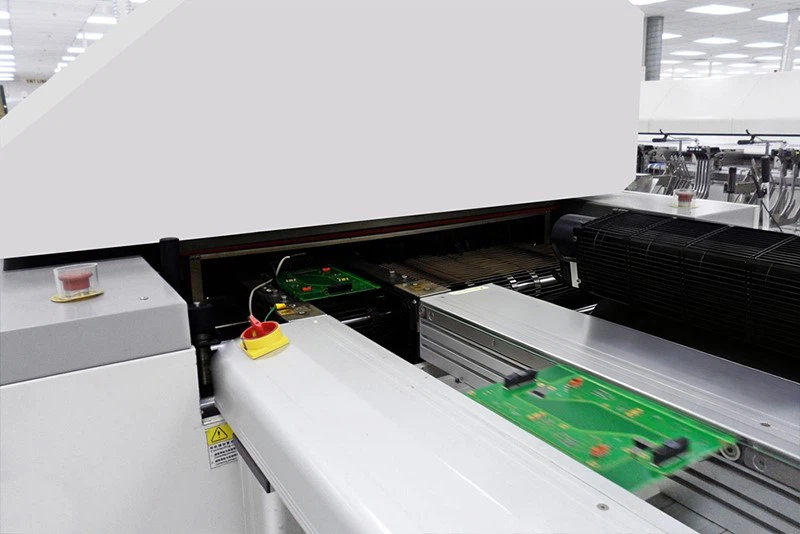

La velocitat del transportador de soldadura de refluig es refereix a la velocitat a la qual un PCB viatja per les zones de calefacció d'un forn de refluig. Normalment es mesura en centímetres per minut (cm/min) o polzades per minut (in/min).

La velocitat del transportador no funciona de manera independent. Funciona conjuntament amb:

• Perfil de temperatura de refluig
• Comportament d'activació del flux
• Massa tèrmica de PCB
• Tipus de components i disposició

En conjunt, aquests factors determinen si les juntes de soldadura es formen correctament i de manera fiable.





Per què la velocitat de la cinta transportadora és crítica en el procés de soldadura per reflux

Control del temps de residència tèrmica

La velocitat del transportador defineix quant de temps roman el PCB a cada zona del forn de reflux, incloent:

• Preescalfament
• Remull
• Reflux (temps per sobre de liquidus)
• Refrigeració

El control precís de la velocitat garanteix un escalfament uniforme, una fusió adequada de la pasta de soldadura i un alliberament suficient de gas. Això ajuda a prevenir defectes com ara la no-humitat, la lapidació o les juntes fredes.

Riscos de velocitat incorrecta del transportador

• Massa ràpid:

Preescalfament insuficient, activació incompleta del flux, volàtils atrapats i taxes de buit més altes.

• Massa lent:

Sobreescalfament dels components, deformació de PCB, carbonització del flux i reducció del rendiment.



Factors clau que influeixen en la configuració de la velocitat de la cinta transportadora

Disseny i materials de PCB

El gruix del tauler, el nombre de capes, la distribució del coure i el tipus de substrat (p. ex., materials FR-4 o d'alta-freqüència) determinen la capacitat tèrmica. Els taulers més gruixuts o pesats en coure generalment requereixen velocitats de transport més lentes per garantir la penetració de la calor.

Tipus de components i disseny

Els conjunts d'alta-densitat que utilitzen components BGA, QFN o-de pas fi exigeixen un control tèrmic més estricte. Les velocitats més lentes ajuden a aconseguir una soldadura uniforme i redueixen el risc de defectes.

Característiques de la pasta de soldadura

Els diferents aliatges de soldadura (com SAC305 o SnPb) i sistemes de flux tenen punts de fusió i finestres d'activació únics. La velocitat del transportador s'ha d'alinear amb el perfil de reflux recomanat de la pasta de soldadura.

Disseny del forn de reflux

Els forns de-convecció d'aire calent, d'infrarojos i de reflux híbrids tenen diferents eficiències de transferència de calor. La velocitat del transportador s'ha de calibrar segons el mètode d'escalfament del forn i les característiques del flux d'aire.



Com afecta la velocitat del transportador a la qualitat de la soldadura

Defectes causats per una velocitat excessiva

• Pobre humectació de la soldadura:El flux no s'activa completament, donant lloc a articulacions febles o incompletes.
• Cracking per estrès tèrmic:Els canvis ràpids de temperatura augmenten el risc de microesquerdes, especialment en components ceràmics i circuits integrats grans.
• Augment del buit:Els volàtils no poden escapar a temps i queden atrapats en la soldadura fosa.

Problemes causats per una velocitat excessivament lenta

• Danys en components i PCB:L'exposició prolongada a altes temperatures pot danyar les-parts sensibles a la calor o provocar la decoloració i la delaminació del PCB.
• Carbonització de residus de flux:Els residus durs poden interferir amb les proves elèctriques i la fiabilitat-a llarg termini.
• Menor eficiència de producció:La velocitat reduïda del transportador limita directament la producció i augmenta el cost unitari.



Bones pràctiques per optimitzar la velocitat de la cinta transportadora de soldadura per reflux

Optimització de velocitat basada en les característiques del PCB

1. Comenceu amb el perfil tèrmic

Utilitzeu termoparells o eines de perfilat per mesurar corbes de temperatura a diferents velocitats. Assegureu-vos que la temperatura màxima i el temps per sobre de liquidus compleixin les especificacions de la pasta de soldadura.

2. Utilitzeu el control de processos segmentats

Els forns de reflux moderns permeten una optimització-basada en zones. Per exemple:

• Velocitat més lenta a la zona de preescalfament per a un augment uniforme de la temperatura
• Velocitat optimitzada a la zona de reflux per limitar l'exposició a altes-temperaturas

3. Seguiu les recomanacions de pasta de soldadura

Utilitzeu el perfil tèrmic recomanat pel proveïdor per calcular un rang de velocitat adequat, normalment permetent un marge d'ajust de ±10%.





Ajust coordinat dels paràmetres del forn de reflux

• Sincronització de temperatura i velocitat:

L'augment de la velocitat del transportador requereix temperatures més elevades de la zona per mantenir una entrada tèrmica suficient.

• Optimització del flux d'aire:

Als forns de-convecció forçada, un flux d'aire més alt millora la transferència de calor, però s'ha de controlar per evitar desplaçar components petits.

• Calibració del sistema de transport:

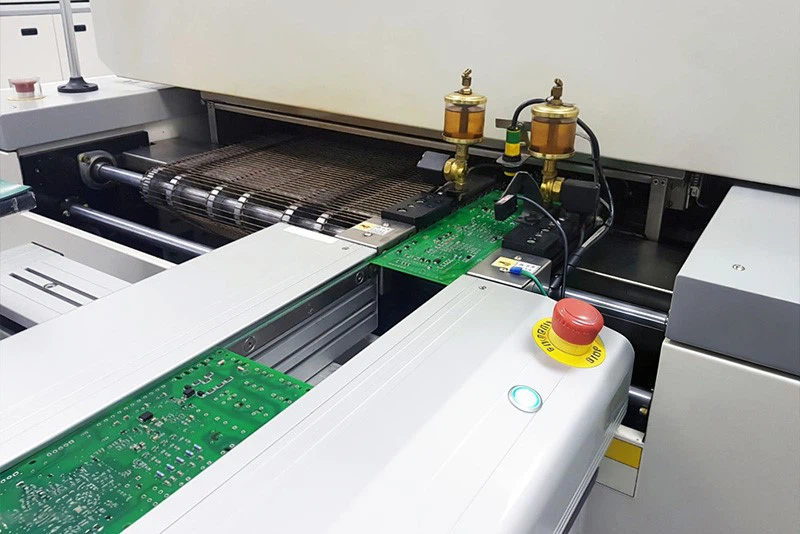

Inspeccioneu periòdicament les cadenes o les corretges de malla per garantir un funcionament estable i sense vibracions{0}.



Seguiment de processos i millora contínua

• Elaboració de perfils-en temps real:

Utilitzeu sistemes de perfils de temperatura (p. ex., KIC) per fer un seguiment continu de les corbes tèrmiques reals.

• Correlació AOI i SPI:

Analitzeu els defectes de la junta de soldadura i enganxeu dades de volum juntament amb la velocitat de la cinta transportadora per identificar les tendències del procés.

• Optimització basada-DOE:

Apliqueu Disseny d'experiments (DOE) per a productes nous per definir finestres de velocitat robustes i estandarditzar processos.



Aplicacions del-món real del taller SMT de TECOO

Cas 1: PCB de comunicacions d'-alta velocitat

• Repte: PCB de 2,4 mm de gruix amb múltiples capes de terra mostraven juntes de soldadura en fred a les vores.
• Solució: Reducció de la velocitat de 85 cm/min a 70 cm/min i augment de la temperatura de preescalfament en 10 graus.
• Resultat: la taxa de buits va baixar del 15% a menys del 5%, amb una qualitat de la junta de soldadura visiblement millorada.

Cas 2: Electrònica usable en miniatura

• Repte: els PCB prims de 0,6 mm es van deformar a gran velocitat i van patir danys tèrmics a baixa velocitat.
• Solució: cinta transportadora de malla a 65 cm/min, flux d'aire reduït i accessoris de suport afegits.
• Resultat: el rendiment va augmentar del 92% al 99,5%, amb la deformació controlada per sota del 0,1%.

Cas 3: muntatge mixt de plom i-lliure de plom

• Repte: requisits tèrmics conflictius en el mateix PCB.
• Solució: establiu una velocitat base de 75 cm/min i utilitzeu un aïllament tèrmic selectiu per a les zones amb plom.
• Resultat: juntes de soldadura fiables per a tots dos aliatges i una finestra de procés més àmplia.



Conclusió: la velocitat del transportador és un paràmetre estratègic del procés SMT

La velocitat de la cinta transportadora de soldadura per reflux no és només una configuració numèrica-és un paràmetre estratègic que integra la termodinàmica, la ciència dels materials i el rendiment dels equips. A TECOO, utilitzem un enfocament basat en dades-, centrat en l'enginyeria- per alinear la velocitat del transportador amb tota la cadena de procés SMT, garantint una alta qualitat de soldadura i una producció en massa eficient.



A mesura que els equips compatibles amb IoT-i el control de processos impulsat-la intel·ligència artificial continuen evolucionant, l'optimització de la velocitat de la cinta transportadora adaptativa i-en temps real jugarà un paper clau en el futur de l'SMT intel·ligent.fabricació.
